Sonnet Echo Express SE IIIe külső PCIe foglalat

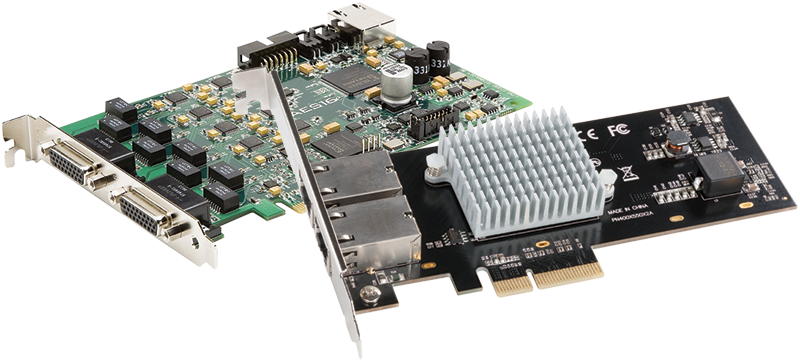

A professzionális számítástechnika világában gyakorta van szükség komoly PCI Express kártyák igénybevételére - 10 GbE hálózatok, Fibre Channel tárhelyek, RAID vezérlők, SSD foglalatok, hangkártyák, digitalizáló és jelfeldolgozó eszközök, gyorsító kártyák mind-mind bekapcsolódhatnak a mindennapi munkafolyamatba. A Sonnet Echo Express SE IIIe egy olyan Thunderbolt 3 alapú külső foglalat, amely a kártyák legnagyobb részét képes befogadni, a normál magasságú, fél hosszúságú PCIe kártyák számára biztosít beépítési lehetőséget, és használatot a Thunderbolt 3 Mac gépeken.

A Sonnet Echo Express termékvonal immáron komoly múltra tekint vissza: a Thunderbolt technológia megjelenése elég nagy sávszélességet nyújtott ahhoz, hogy a PCIe kártyákat külső foglalatokban is lehessen használni, az amerikai gyártó pedig kiaknázta azt a lehetőséget, hogy a Thunderbolt szabvány épít a PCI Express technológia alapjaira is. Így az átjárhatóság nem jelent akkora kihívást, mint a korábbi szabványok esetén.

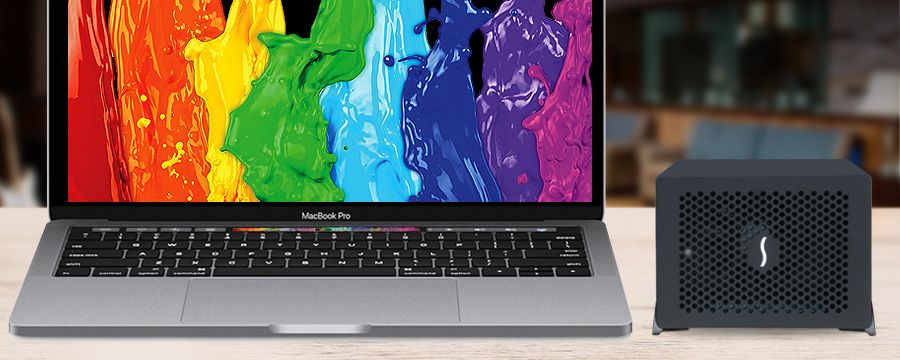

A Thunderbolt 3 kapu révén olyan eszközöket kapcsolhatunk egy mobil Mac géphez, egy Mac mini vagy egy iMac asztali számítógéphez, amely korábban csak a csúcskategóriás Mac Pro modellek számára volt elérhető, amelyek rendelkeztek dedikált kártyahelyekkel. A Thunderbolt 3 kapcsolat 40 Gb/s sebessége elegendő ahhoz, hogy a Sonnet Echo Express SE IIIe külső ház kiszolgáljon három darab PCI Express kártyát, illetve továbbvezessen egy 15 Watt teljesítményű Thunderbolt 3 kapcsolatot a ház külsején további öt kiegészítő számára.

Vannak a piacon olyan kártyák, amelyek kihasználják a PCI Express szabvány teljes hosszúságát, ám a legtöbb kártya nem él ezekkel a lehetőségekkel. Amennyiben ilyen kártyákat szeretnénk alkalmazni, nincsen szükség a hatalmas méretű és tápot biztosító óriási foglalatokra, mint a Sonnet Echo Express III-R (HDX Edition), hiszen indokolatlan a nagy méret és teljesítmény. Helyette tökéletes megoldást nyújt a Sonnet Echo Express SE IIIe, amely szinte bármely kártyát képes befogadni, amely nem éri el a teljes PCI Express hosszt, csak fele akkora hosszúságú.

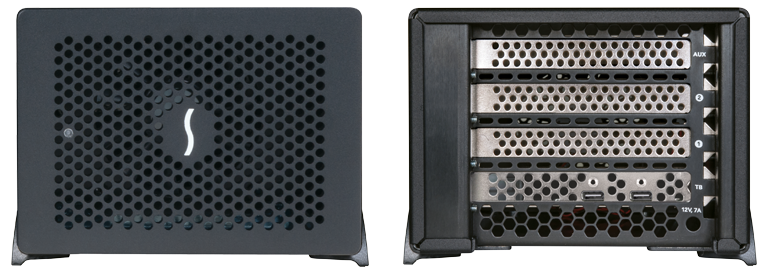

A Sonnet Echo Express SE IIIe alumínium burkolatú kivitele ideális hő elvezetési képességgel rendelkezik, és kis mérete révén akár arra is alkalmas, hogy különböző helyszínek között szállítsuk. Energiatakarékos kivitele révén a számítógépről leválasztva önműködően kikapcsol, illetve ha a Mac leáll , akkor a foglalat is kikapcsol, így nem pocsékolja az áramot.

Az egység három darab PCI Express 3.0 x8 foglalattal rendelkezik, de támogat olyan dupla szélességű kártyákat, mint az RME HDSPe MADI FX hangkártya vagy a Blackmagic Design DeckLink 4K Extreme grafikus gyorsító kártya, amelyek rendelkeznek egy társ kártyával annak érdekében, hogy extra csatlakozó felületeket biztosítsanak. Ezek a dupla szélességű kártyák kettő PCIe helyet foglalnak el, ám a Sonnet Echo Express SE IIIe ezeket is támogatja - így egy szabad PCIe hely marad a termékben.

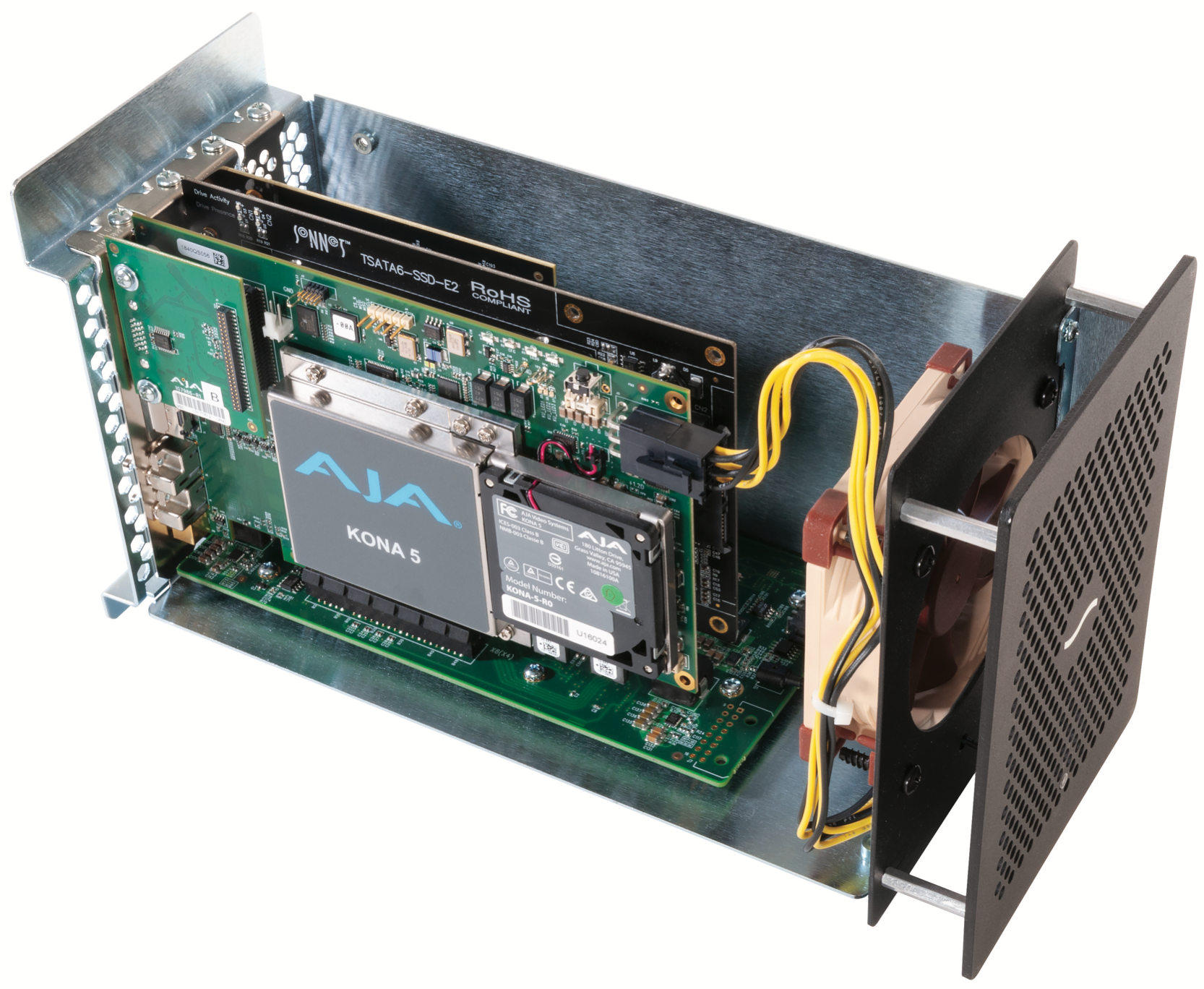

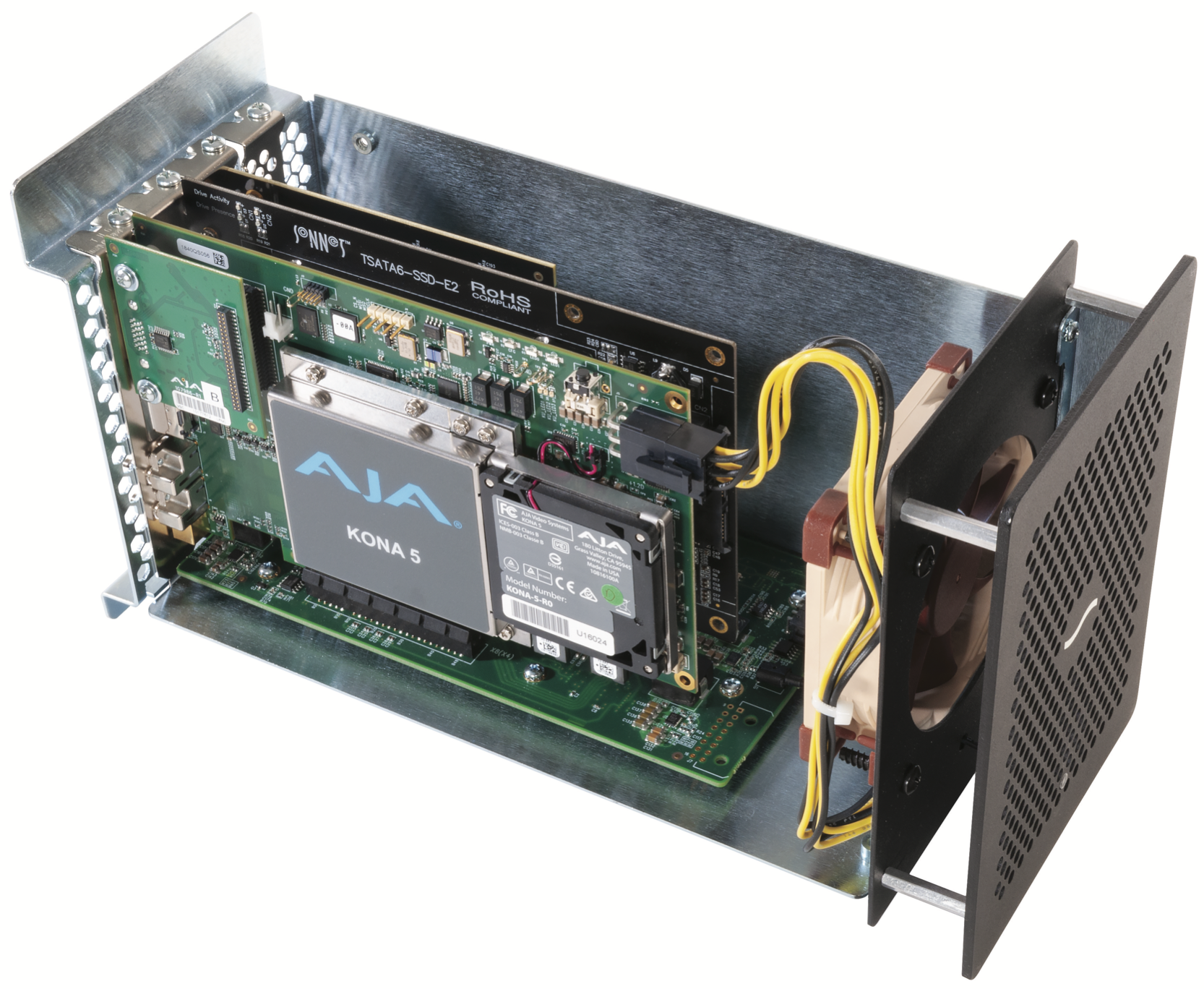

Néhány kártya, mint az AJA Kona 5 vagy a Blackmagic DeckLink 4K Extreme 12G, illetve a Bluefish444 Epoch az átlagosnál több tápigénnyel üzemelnek. Erre a célra a Sonnet Echo Express SE IIIe rendelkezik PCI Express tápkábellel, amely segítségével képes olyan kártyákat extra feszültséggel ellátni, amelyek ezt igénylik.

A Sonnet Echo Express SE IIIe használata kapcsán is roppant fontos, hogy ne a Thunderbolt 3 foglalat zúgása uralja a munka környezetet. A gyártó rendkívül halk ventilátorokat alkalmaz, amelyek hatékonyan hűtik a fém házat - természetesen a fém passzívan is hűti magát. A ventilátor nem állandó fordulatszámon működik, hanem igény vezérelt. Ezáltal kis igénybevételnél még halkabb.

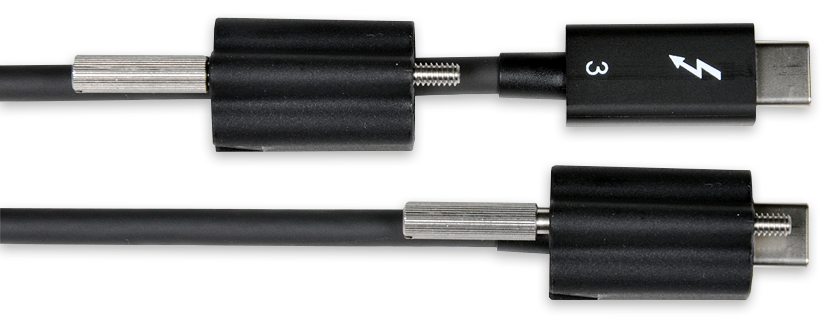

A Sonnet gyárilag 70 centiméteres Thunderbolt 3 kábelt biztosít a termékhez, vagyis az kicsit távolabb is tehető a géptől, és az iMac 27” esetén is kellően rugalmas elhelyezési távolságot biztosít. A 2750 MB/s sávszélességet és 100 Watt tápellátást biztosító kábel ráadásul kiegészült a Sonnet ThunderLok 3 kábelrögzítő megoldásával, amely révén a kártyák véletlenszerű kirántásának kockázata kerülhető el.

A Sonnet PCI Express kártya kompatibilitási lapja:

https://www.sonnettech.com/support/downloads/manuals/TB_PCIe_Card_Compatibility.pdf
